GIS GP painikeohjaimen kytkentä
GIS GP nostimissa on matalajänniteohjaus vakiona (42V ac).
Painikeohjain on vuosimallista riippuen joko Giovenzana tai Ter painikeohjain.
Molemmissa on samat toiminnallisuudet ja ohjaukset.

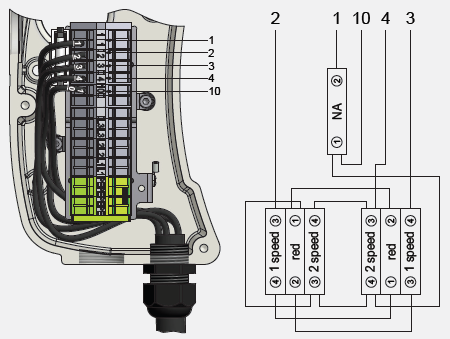

Painikeohjaimen kytkentä johdattaa seuraavaa järjestystä:
Riviliitin 1 – ohjausjännite (42vac)
Riviliitin 2 – ylös
Riviliitin 3 – alas
Riviliitin 4 – toinen nopeus
Riviliitin 10 – pääkontaktori / hätäseis
GIS painikeohjain kytketään normaalisti niin että vastasuunnan painike estää toiseen suuntaan ajon:
Kun painike ylös on painettu lohko 1 speed (NO) kytkeytyy ja samaan aikaan punainen (NO) lohko päästää.
Tämä NO lohko on sarjassa vastakkaisen suunnan kanssa ja jos ei ole mekaanista lukitusta painikkeiden välillä niin nostin pysähtyy kun kumpikaan 0hjaus ei mene läpi NC lohkojen johdosta.
